產品特點
滾筒式排屑器主要用于收集和輸送小于50mm以下的切屑和切屑液過濾系統。廣泛應用于各類數控機床加工中心和碎性生產線等自動化程度較高的機床。也是組合機床冷卻液處理系統的主要排屑功能部件。該設備工作運轉平穩、無噪音并配有機械過載保護和電器過載發訊保護裝置，起到改善操作環境，減輕勞動強度，提高整機自動化程度的作用。是現代化工業生產中必不可少的機床輔機。

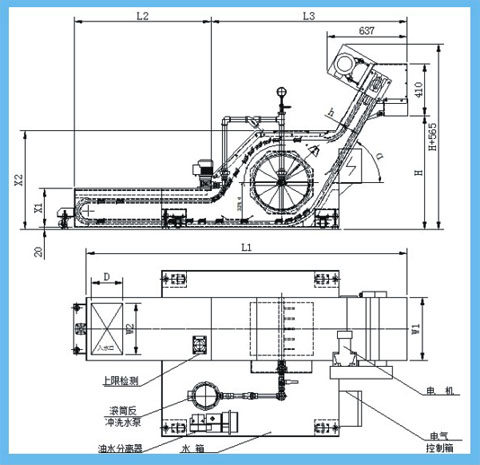

外形圖

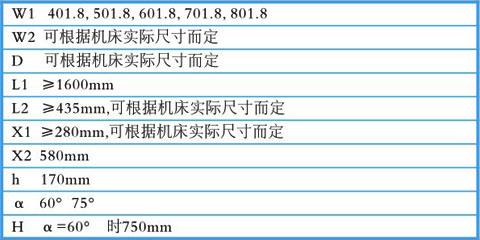

各部位尺寸
參數
|
減速電機
|
0.2KW 4P AC 220/380V
|
|
鏈條
|
C2052H 節距31.75mmC2062H 節距38.1mm
|
|
排屑量
|
1.3m/min[50HZ],1.6m/min[60HZ]
|
|
過濾網
|
W=601.8時 0.03m3/h
|
|
處理流量
|
扭距控制器+接近開關
|
|
逆洗過濾
|
細小切屑（50mm)以下
|
|
過濾精度
|
80（50um) 50目（80um)
|
|
過濾機處理流量
（水溶性冷卻液）
|
200L/min 300L/min 400L/min
40L/min 60L/min 80L/min
0.05MPa以上 0.05MPa以上 0.05MPa以上
W=401.8 W=601.8 W=801.8
|
|
