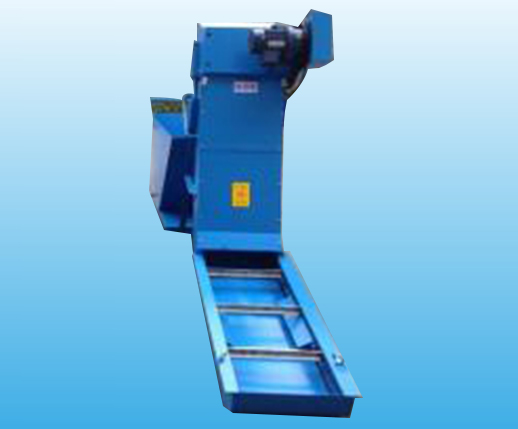

50刮板式排屑機 |

產品特點
50刮板式排屑器輸送長度在10米以內,排屑量在0.02~0.04m3/h。主要用于收集和輸送小于30mm以下的切屑。廣泛應用于各類數控機床加工中心和碎性生產線等自動化程度較高的機床。也是組合機床冷卻液處理系統的主要排屑功能部件。該設備工作運轉平穩、無噪音并配有機械過載保護和電器過載發訊保護裝置,起到改善操作環境,減輕勞動強度,提高整機自動化程度的作用。是現代化工業生產中必不可少的機床輔機。

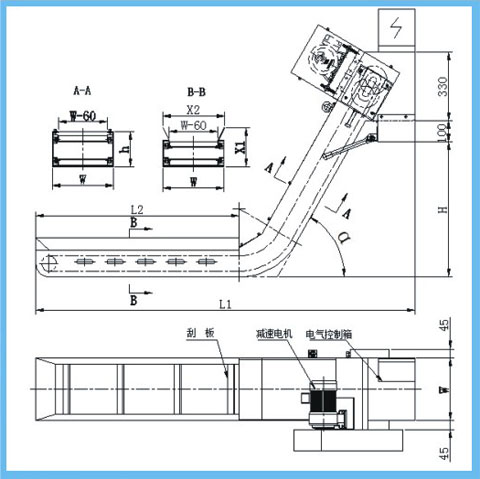

外形圖

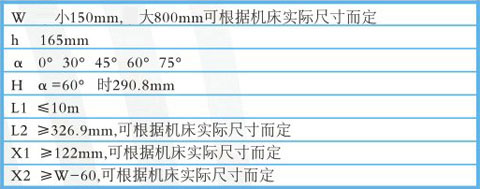

各部位尺寸

參數
減速電機
|
0.1/0.2KW 4P AC 220/380V
|
鏈條
|
C2052H 節距31.75mm
|
運轉速度
|
0.9~1.2m/min[50HZ],1.1~1.4m/min[60HZ]
|
排屑量
|
W=300時.0.02~0.03m3/h[50HZ]0.03~0.04m3/h[60HZ]
|
安全裝置
|
扭距限制器+接近開關
|
切屑對象
|
細小的磁性體(30mm)以下
|
選配裝置
|
控制盤,CE控制盤
中空軸型齒輪傳動馬達(50Ⅱ型)
扭距限制器+接近開關型安全裝置
冷卻液回收裝置(用于附有切屑的冷卻液高效回收)
模型金屬絲(提高過濾精度)
|
|
|  |
|
|
