產品特點

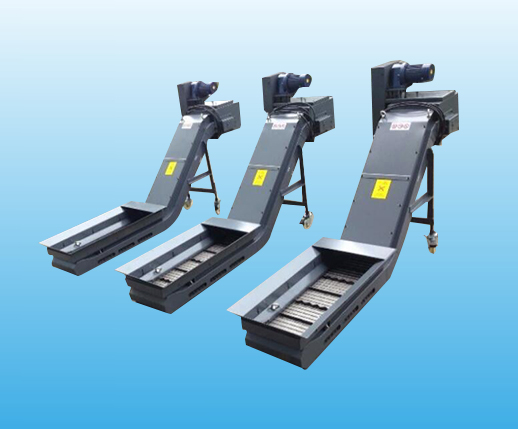

50鏈板式排屑器輸送長度在10米以內，排屑量在0.3～0 6m3/h。主要用于收集和輸送各種卷狀、團狀、條狀、塊狀切屑。廣泛應用于各類數控機床加工中心和柔性生產線等自動化程度較高的機床。也可作為沖壓、冷鐓機床小型零件的輸送機。也是組合機床冷卻液處理系統的主要排屑功能部件。該設備工作運轉平穩、無噪音并配有機械過載保護和電器過載發訊保護裝置，起到改善操作環境，減輕勞動強度，提高整機自動化程度的作用。是現代化工業生產中必不可少的機床輔機。

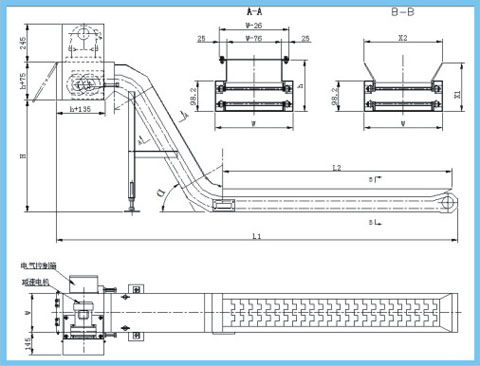

外形圖

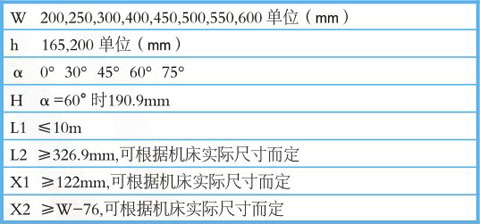

各部位尺寸
參數
|
減速電機
|
0.1/0.2/0.4KW 4P AC 220/380V
|
|
鏈條
|
C2052HP 節距31.75mm
|
|
運轉速度
|
0.9～1.2m/min[50Hz]，1.1～1.4m/min[60HZ]
|
|
排屑量
|
w=300.h=165時0.24～0.31m3/h[50HZ]0.30～0.38m3/h[60HZ]
|
|
安全裝置
|
扭矩限制器+接近開關
|
|
切屑要求
|
長切屑（50mm）以上
|
|
選配裝置
|
電器控制箱
|
|
冷卻液回收裝置（可以把附在切屑上的冷卻液高?；厥帐褂茫?
|
|
沖孔式鏈板（冷卻液使用的場合使用）
|
|
凸點式鏈板（防止小的片狀切屑輸送過程中粘附在鏈板上）
|
|
